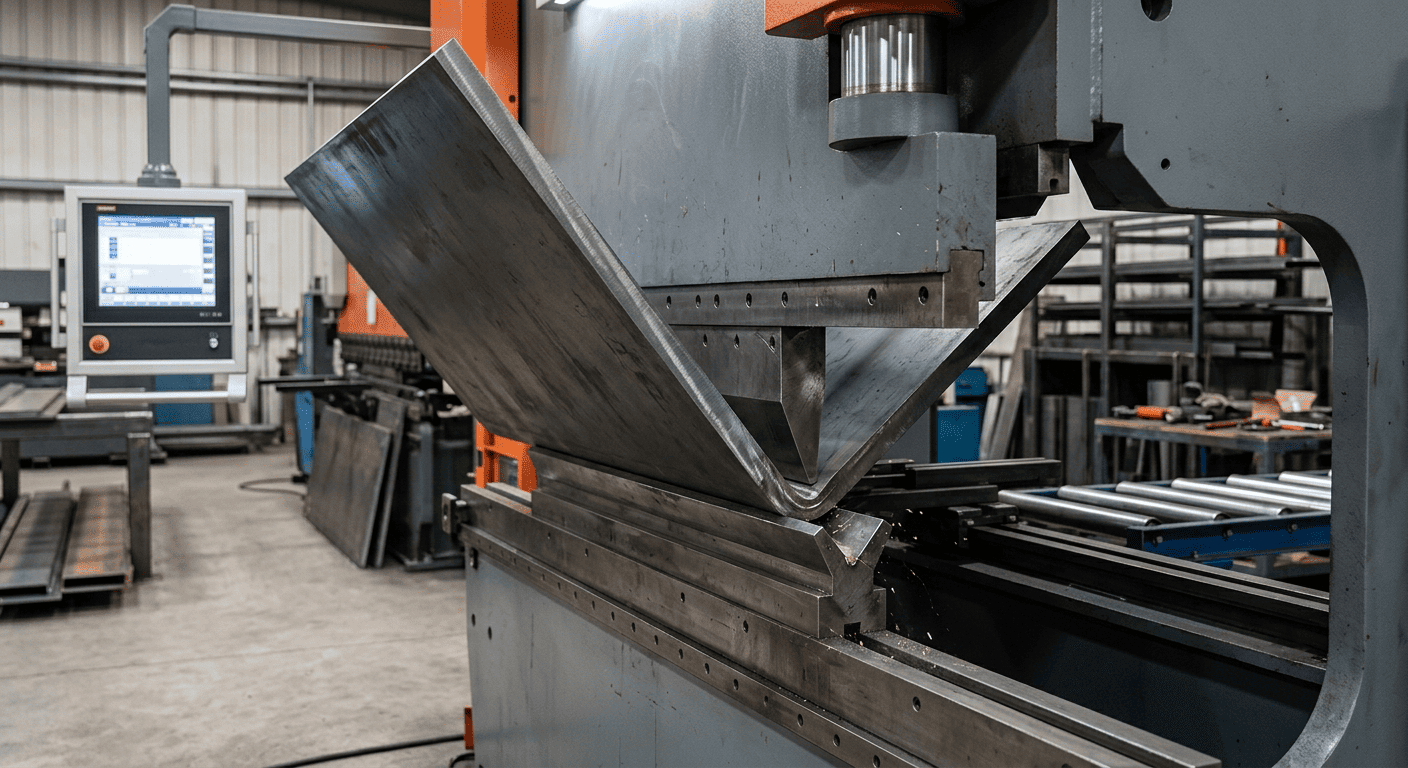

Почему толстый лист «пружинит», как это влияет на точность готовой детали
Гибка листового металла толщиной свыше 6 мм ставит перед производством серьёзную задачу. После снятия усилия пуансона заготовка стремится вернуться к исходной форме. Угол раскрывается на 2–5 градусов, деталь не соответствует чертежу. Оператор вынужден повторять цикл, корректировать положение, тратить время на доводку.
Причины упругого возврата кроются в физике материала. Сталь обладает пределом текучести: пока напряжение ниже этого порога, деформация остаётся упругой. Толстые заготовки требуют большего усилия, но одновременно создают значительное сопротивление. Результат — нестабильная геометрия, брак на финишном этапе, переделка всей партии.
Современные листогибочные прессы с числовым программным управлением решают задачу комплексно. Они компенсируют пружинение за счёт точного расчёта переброса, контроля усилия, адаптивных систем измерения.
Усилие гибки, компенсация прогиба станины
Первый фактор точности — достаточное усилие. Для стали толщиной 10 мм на метр длины гиба требуется порядка 100–150 тонн давления. Недостаточная мощность приводит к неполному формообразованию, избыточная — к продавливанию матрицы.
Второй фактор — жёсткость станины. При больших нагрузках верхняя балка прогибается по центру. Без компенсации углы по краям заготовки получаются меньше, чем посередине. Современные агрегаты оснащаются системой бомбирования (коробления): нижняя плита имеет регулируемый выпуклый профиль, выравнивающий нагрузку по всей длине.
Гидравлические прессы YANGLI, представленные в каталоге, оснащаются пропорциональными клапанами. Они регулируют давление в цилиндрах независимо, обеспечивая равномерное усилие по всей плоскости пуансона.
Системы измерения угла в реальном времени
Классический подход — гибка «по опыту оператора». Наладчик делает пробный изгиб, замеряет угол транспортиром, корректирует программу. На толстых листах такой метод даёт погрешность до 3–4 градусов.
Современные установки оснащаются лазерными или оптическими датчиками угла. Они измеряют фактический изгиб непосредственно в момент формообразования. Система ЧПУ сравнивает результат с заданным параметром, автоматически вносит коррекцию на следующий ход.
Функция адаптивного переброса рассчитывает величину переразгиба для конкретного материала, толщины, длины. Программа учитывает марку стали, направление проката, температуру окружающей среды. Оператору достаточно ввести параметры заготовки, остальное сделает автоматика.
Подбор пресса под толщину материала
Выбор оптимальной модели требует учёта нескольких критериев:
Максимальное усилие. Для стали 10 мм на длине 3 метра потребуется агрегат на 200–300 тонн. Запас по мощности 20–30% гарантирует стабильную работу без перегрузки.
Длина рабочей зоны. Определяется габаритами деталей. Для крупногабаритных конструкций нужны модели с рабочей зоной 4–6 метров.
Система компенсации прогиба. Наличие бомбирования обязательно для заготовок значительного сечения. Без него углы по краям будут отличаться от центральных.
Тип управления. ЧПУ с графическим интерфейсом упрощает программирование, снижает требования к квалификации наладчика.
Компания «СтройЭнергоСнаб» поставляет листогибочное оборудование для предприятий различного масштаба. Узнать больше о нашем опыте, принципах работы можно на странице О нас.
Специалисты помогут подобрать оптимальную конфигурацию под задачи вашего цеха. Оставить заявку легко через раздел Контакты. Полный перечень моделей представлен категорией Листообрабатывающее оборудование, где собраны прессы, ножницы, вальцы, профилегибы.
Пружинение больше не должно быть причиной брака. Современные ЧПУ-прессы превращают сложную формовку толстого металла в предсказуемый, повторяемый процесс.
